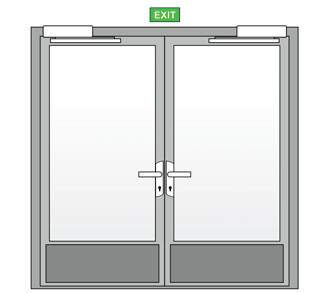

Řešení dvoukřídlých panikových dveří – pasivní křídlo ABLOY PE923

Řešení dvoukřídlých panikových dveří – pasivní křídlo ABLOY PE923 - rámové dveře

Řešení únikových dvoukřídlých dveří
Všechny ABLOY produkty pro únikové dveře poskytují vysokou úroveň zabezpečení objektu zároveň se snadnou možností úniku přes aktivní či pasivní křídlo dveří při vzniku nebezpečné situace. Celý sortiment je vyráběn podle posledních bezpečnostních standardů a testován dle platných norem. Výrobky zajišťují bezvadné použití při běžném provozu a snadnou obsluhu v nouzové situaci. Nová generace zámků ABLOY byla vyvinuta pro poskytnutí těchto standardů i na požárně odolných dvoukřídlých unikových dveřích při splnění požadavků souvisejících norem.
• únik pomocí kliky s tvarem do U
• otevření dveří jedním pohybem
• prostory, kde uniká menší počet osob (dle ČSN EN179)

Použití:
Kanceláře, zasedací místnosti, třídy, malé podniky apod..

Certifikace
EN 179:2008 Pro únikové východy
EN 1125:2008 Pro panikové únikové východy
EN 1634-1 Pro požárně odolné dveře
EN 61000-6-1 EMC
EN61000-6-3 EMC
EN 12209:2004 Mechanická odolnost
EN14846:2008 Elektrické zámky

Sestava zámků pro mechanické řešení pasivní části únikového křídla dveří
PE923 - Řešení pro motorické zámky v kombinaci s dveřními pohony. Možnost el. odblokování pasivního křídla pomocí zámku
PE941.

Pro správnou funkci výrobku je potřeba zajistit odbornou montáž zámků s důkladnou projekční přípravou, vždy prověřit možnost osazení celého systému na konkrétním typu dveří!

Obsah balení systému pro pasivní křídlo
• Sestava tří zámků
• Protiplechy pro horní a spodní zámek
• Spojovací táhla pro horní a spodní zámek
• Dveřní zarážka - na objednávku různé druhy podle typu dveří
• Montážní kovový rámeček pro připevnění centrálního zámku
• Upevňovací šrouby
• Ukončovací prvky na táhla
• Instalační manuál

Technické údaje
PE920/PE923
Backset zámku: 35 mm
PE925/PE928
Backset zámku: 100 mm
Doporučená panik. hrazda: Abloy PBE011

Specifikace systému ABLOY PE
Typ dveří
Všechny únikové dveře se musí otevírat ve směru úniku tak, aby se předešlo potenciálnímu zablokování dveří. Existují dva druhy dveří s rozdílnou montáží zámků, podle toho které dveřní křídlo je pasivní a které aktivní.
Před objednávkou vždy specifikujte typ dveří dle schématu.

Montáž systému musí vždy proběhnout dle platných EN norem (EN179 nebo EN1125)
• Zámky jsou testovány v souladu s normou na maximální hmotnost dveřního křídla 200kg.
• Standardní balení zámků pro pasivní křídlo umožňuje osazení dveří do maximální výšky 2300mm. Maximální výška dveří nesmí dle EN-norem přesáhnout výšku 2520mm.
• Montážní výška středového zámku s kováním nebo panikovou hrazdou musí být v rozmezí 900 mm-1100 mm.
• Šířka dveřního křídla musí být dle EN norem v rozmezí od 880 mm-1320 mm.
• Paniková hrazda musí pokrývat minimálně 60% šířky dveřního křídla.
